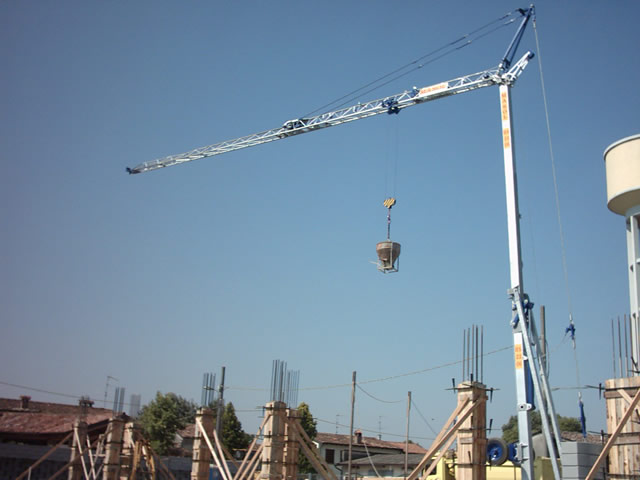

GRU TIPO H.S. 22.06
BIVALENTE 3/6 KW A COMANDI ELETTRONICI
BIVALENTE 3/6 KW A COMANDI ELETTRONICI
DOTAZIONE DI SERIE
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 4 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 250
Varianti
La macchina può essere fornita anche in versione unicamente TRIFASE con 3 velocità di sollevamento.
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 4 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 250
Varianti
La macchina può essere fornita anche in versione unicamente TRIFASE con 3 velocità di sollevamento.
DATI TECNICI
- Sbraccio massimo utile: m 20 - 22
- Altezza utile con braccio orizzontale: m 16,5
- Portata a m 20 - 22: kg 750 - 600
- Portata max. a m 10,82 - 10,63: kg 1500
- Velocità di sollevamento comando con INVERTER:
con potenza installata kw 3: m/min. 25 - 17 - 10
con potenza installata kw 6: m/min. 32 - 22 - 14
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,85
- Velocità traslazione carrello comando con INVERTER: m/min. 28,5 - 14
- Peso gru senza assali: kg 5680
- Potenza elettrica necessaria trifase: kw 6
- Potenza elettrica necessaria monofase: kw 3
Scheda tecnica in PDF
- Sbraccio massimo utile: m 20 - 22
- Altezza utile con braccio orizzontale: m 16,5
- Portata a m 20 - 22: kg 750 - 600
- Portata max. a m 10,82 - 10,63: kg 1500
- Velocità di sollevamento comando con INVERTER:
con potenza installata kw 3: m/min. 25 - 17 - 10
con potenza installata kw 6: m/min. 32 - 22 - 14
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,85
- Velocità traslazione carrello comando con INVERTER: m/min. 28,5 - 14
- Peso gru senza assali: kg 5680
- Potenza elettrica necessaria trifase: kw 6
- Potenza elettrica necessaria monofase: kw 3
Scheda tecnica in PDF

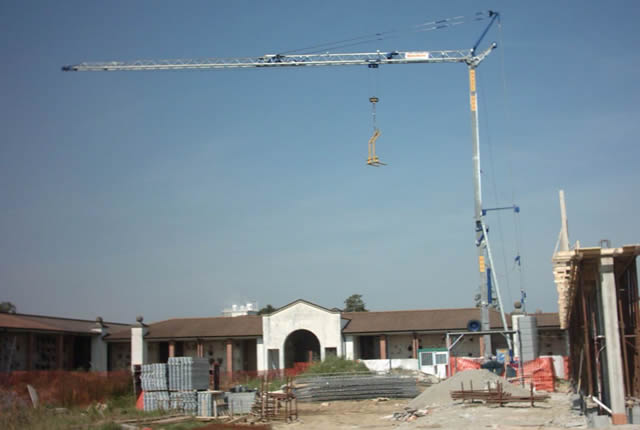

GRU TIPO H.S. 23.09
ORGANI DI COMANDO CON INVERTER
ORGANI DI COMANDO CON INVERTER
DOTAZIONE DI SERIE
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 4 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 300
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argano di sollevamento da 2.000 kg a 3 velocità o con argano di sollevamento da 1.500 kg a 2 velocità.
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 4 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 300
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argano di sollevamento da 2.000 kg a 3 velocità o con argano di sollevamento da 1.500 kg a 2 velocità.
DATI TECNICI
- Sbraccio massimo utile: m 23 - 25
- Altezza utile con braccio orizzontale: m 18
- Portata a m 23 - 25: kg 900 - 750
- Portata max. a m 15,1 - 14,27: kg 1500
- Velocità di sollevamento:
Argano con INVERTER: m/min. 36 - 18 - 4,5
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 1
- Velocità traslazione carrello comando con INVERTER: m/min. 30 - 15
- Peso gru senza assali: kg 8100
- Potenza elettrica necessaria : kw 10
Scheda tecnica in PDF
- Sbraccio massimo utile: m 23 - 25
- Altezza utile con braccio orizzontale: m 18
- Portata a m 23 - 25: kg 900 - 750
- Portata max. a m 15,1 - 14,27: kg 1500
- Velocità di sollevamento:
Argano con INVERTER: m/min. 36 - 18 - 4,5
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 1
- Velocità traslazione carrello comando con INVERTER: m/min. 30 - 15
- Peso gru senza assali: kg 8100
- Potenza elettrica necessaria : kw 10
Scheda tecnica in PDF

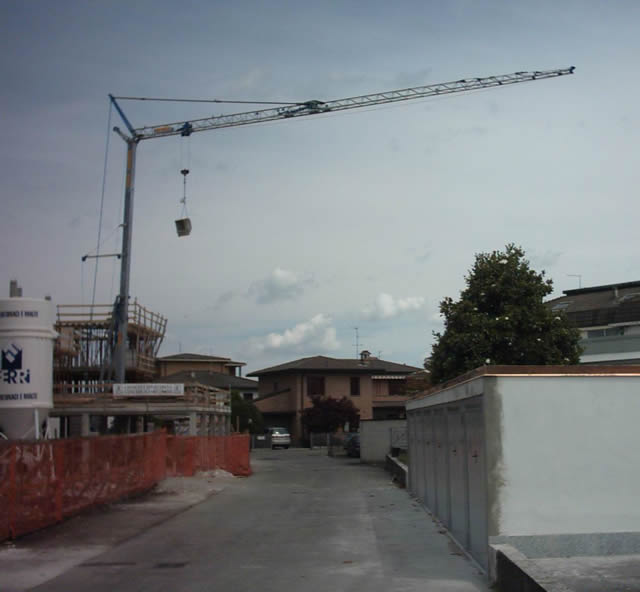

GRU TIPO H.S. 29.08
ORGANI DI COMANDO CON INVERTER
ORGANI DI COMANDO CON INVERTER
DOTAZIONE DI SERIE
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 300
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argani di sollevamento e di traslazione carrello non controllati da inverter.
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 300
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argani di sollevamento e di traslazione carrello non controllati da inverter.
DATI TECNICI
- Sbraccio massimo utile: m 25 - 27 - 29
- Altezza utile con braccio orizzontale: m 20
- Portata a m 23 - 25 - 29: kg 1050 - 900 - 800
- Portata max. a m 15,30 - 14,75 - 14,14: kg 2000
- Velocità di sollevamento:
Argano con INVERTER: m/min. 40 - 20 - 5
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,95
- Velocità traslazione carrello comando con INVERTER: m/min. 36 - 18
- Peso gru senza assali: kg 9200
- Potenza elettrica necessaria : kw 12
Scheda tecnica in PDF
- Sbraccio massimo utile: m 25 - 27 - 29
- Altezza utile con braccio orizzontale: m 20
- Portata a m 23 - 25 - 29: kg 1050 - 900 - 800
- Portata max. a m 15,30 - 14,75 - 14,14: kg 2000
- Velocità di sollevamento:
Argano con INVERTER: m/min. 40 - 20 - 5
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,95
- Velocità traslazione carrello comando con INVERTER: m/min. 36 - 18
- Peso gru senza assali: kg 9200
- Potenza elettrica necessaria : kw 12
Scheda tecnica in PDF

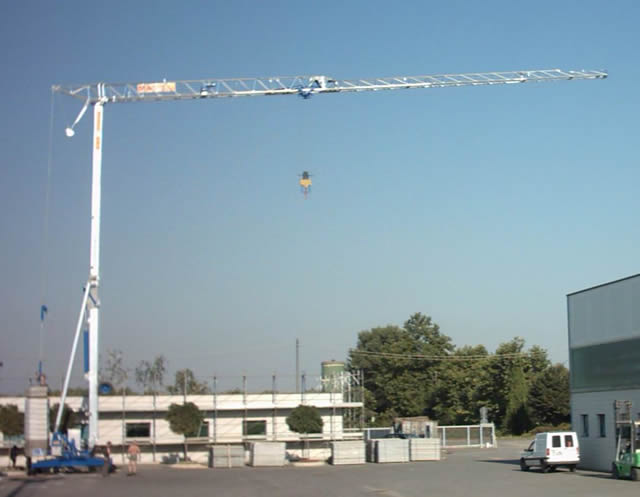

GRU TIPO H.S. 30.10
ORGANI DI COMANDO CON INVERTER
ORGANI DI COMANDO CON INVERTER
DOTAZIONE DI SERIE
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 400
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argani di sollevamento e di traslazione carrello non controllati da inverter.
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 400
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argani di sollevamento e di traslazione carrello non controllati da inverter.
DATI TECNICI
- Sbraccio massimo utile: m 25 - 30
- Altezza utile con braccio orizzontale: m 20,7
- Portata a m 25 - 30: kg 1400 - 1000
- Portata max. a m 10,10 - 9,30: kg 4000
- Velocità di sollevamento comando con INVERTER:
Bozzello tiro II: m/min. 48 - 24 - 6
Bozzello tiro IV: m/min. 24 - 12 - 3
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,95
- Velocità traslazione carrello comando con INVERTER: m/min. 40 - 20
- Peso gru senza assali: kg 10700
- Potenza elettrica necessaria : kw 20
Scheda tecnica in PDF
- Sbraccio massimo utile: m 25 - 30
- Altezza utile con braccio orizzontale: m 20,7
- Portata a m 25 - 30: kg 1400 - 1000
- Portata max. a m 10,10 - 9,30: kg 4000
- Velocità di sollevamento comando con INVERTER:
Bozzello tiro II: m/min. 48 - 24 - 6
Bozzello tiro IV: m/min. 24 - 12 - 3
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,95
- Velocità traslazione carrello comando con INVERTER: m/min. 40 - 20
- Peso gru senza assali: kg 10700
- Potenza elettrica necessaria : kw 20
Scheda tecnica in PDF

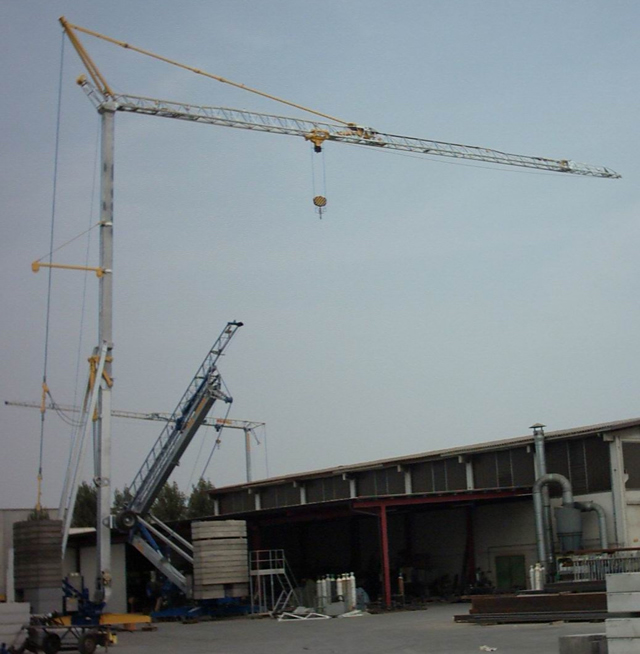

GRU TIPO H.S. 32.10
ORGANI DI COMANDO CON INVERTER
ORGANI DI COMANDO CON INVERTER
DOTAZIONE DI SERIE
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 400
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argani di sollevamento e di traslazione carrello non controllati da inverter.
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 400
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argani di sollevamento e di traslazione carrello non controllati da inverter.
DATI TECNICI
- Sbraccio massimo utile: m 28 - 30 - 32
- Altezza utile con braccio orizzontale: m 21,7
- Portata a m 28 - 30 - 32: kg 1210 - 1140 - 1000
- Portata max. a m 11,14 - 11,40 - 10,90: kg 4000
- Velocità di sollevamento comando con INVERTER:
Bozzello tiro II: m/min. 48 - 24 - 6
Bozzello tiro IV: m/min. 24 - 12 - 3
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,95
- Velocità traslazione carrello comando con INVERTER: m/min. 40 - 20
- Peso gru senza assali: kg 11600
- Potenza elettrica necessaria : kw 20
Scheda tecnica in PDF
- Sbraccio massimo utile: m 28 - 30 - 32
- Altezza utile con braccio orizzontale: m 21,7
- Portata a m 28 - 30 - 32: kg 1210 - 1140 - 1000
- Portata max. a m 11,14 - 11,40 - 10,90: kg 4000
- Velocità di sollevamento comando con INVERTER:
Bozzello tiro II: m/min. 48 - 24 - 6
Bozzello tiro IV: m/min. 24 - 12 - 3
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,95
- Velocità traslazione carrello comando con INVERTER: m/min. 40 - 20
- Peso gru senza assali: kg 11600
- Potenza elettrica necessaria : kw 20
Scheda tecnica in PDF

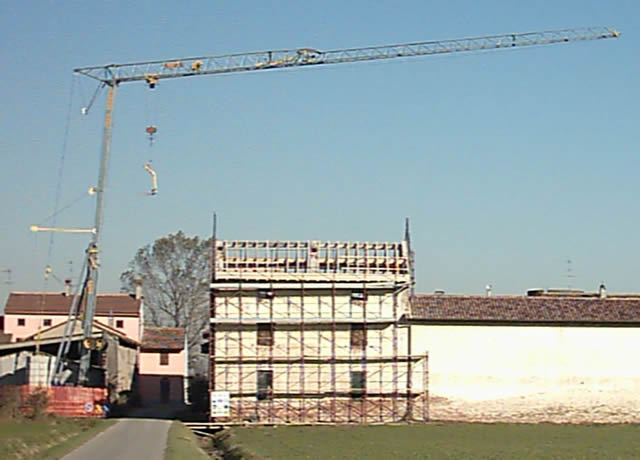

GRU TIPO H.S. 35.10
ORGANI DI COMANDO CON INVERTER
ORGANI DI COMANDO CON INVERTER
DOTAZIONE DI SERIE
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 400
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argani di sollevamento e di traslazione carrello non controllati da inverter.
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 400
Varianti
La macchina può essere fornita anche in versione elettromeccanica con argani di sollevamento e di traslazione carrello non controllati da inverter.
DATI TECNICI
- Sbraccio massimo utile: m 28,7 - 32 - 35
- Altezza utile con braccio orizzontale: m 23,3
- Portata a m 28,7 - 32 - 35: kg 1530 - 1240 - 1000
- Portata max. a m 13,50 - 12,85 - 12,50: kg 4000
- Velocità di sollevamento comando con INVERTER:
Bozzello tiro II: m/min. 48 - 24 - 6
Bozzello tiro IV: m/min. 24 - 12 - 3
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 1,1
- Velocità traslazione carrello comando con INVERTER: m/min. 40 - 20
- Peso gru senza assali: kg 13800
- Potenza elettrica necessaria : kw 20
Scheda tecnica in PDF
- Sbraccio massimo utile: m 28,7 - 32 - 35
- Altezza utile con braccio orizzontale: m 23,3
- Portata a m 28,7 - 32 - 35: kg 1530 - 1240 - 1000
- Portata max. a m 13,50 - 12,85 - 12,50: kg 4000
- Velocità di sollevamento comando con INVERTER:
Bozzello tiro II: m/min. 48 - 24 - 6
Bozzello tiro IV: m/min. 24 - 12 - 3
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 1,1
- Velocità traslazione carrello comando con INVERTER: m/min. 40 - 20
- Peso gru senza assali: kg 13800
- Potenza elettrica necessaria : kw 20
Scheda tecnica in PDF
GRU TIPO H.S. 36.10
ORGANI DI COMANDO CON INVERTER
ORGANI DI COMANDO CON INVERTER
DOTAZIONE DI SERIE
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 400
Gru a montaggio idraulico integrale (torre e braccio) con rotazione in basso, completa di:
- Carro gommato con 8 pneumatici per traino gru con zavorra parziale
- N° 4 vitoni di appoggio
- Pulsantiera mobile comando a distanza
- Zavorra contrappeso totale
- Dispositivo autocaricamento zavorra
- Dispositivo impennamento braccio
- Zincatura a caldo torre e braccio
- Basamento verniciato
- Quadro elettrico in acciaio inox
- Benna da litri 400
DATI TECNICI
- Sbraccio massimo utile: m 28 - 32 - 36
- Altezza utile con braccio orizzontale: m 22
- Portata a m 28 - 32 - 36: kg 1540 - 1340 - 1000
- Portata max. a m 13,50 - 12,85 - 12,50: kg 4000
- Velocità di sollevamento comando con INVERTER:
Bozzello tiro II: m/min. 48 - 24 - 6
Bozzello tiro IV: m/min. 24 - 12 - 3
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,6 - 1,1
- Velocità traslazione carrello comando con INVERTER: m/min. 40 - 20
- Peso gru senza assali: kg 14800
- Potenza elettrica necessaria : kw 20
Scheda tecnica in PDF
- Sbraccio massimo utile: m 28 - 32 - 36
- Altezza utile con braccio orizzontale: m 22
- Portata a m 28 - 32 - 36: kg 1540 - 1340 - 1000
- Portata max. a m 13,50 - 12,85 - 12,50: kg 4000
- Velocità di sollevamento comando con INVERTER:
Bozzello tiro II: m/min. 48 - 24 - 6
Bozzello tiro IV: m/min. 24 - 12 - 3
- Velocità di rotazione comando con INVERTER: g/min. 0,2 - 0,6 - 1,1
- Velocità traslazione carrello comando con INVERTER: m/min. 40 - 20
- Peso gru senza assali: kg 14800
- Potenza elettrica necessaria : kw 20
Scheda tecnica in PDF

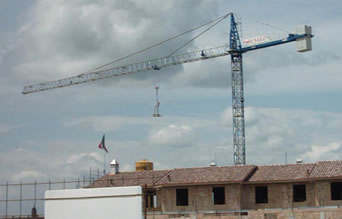

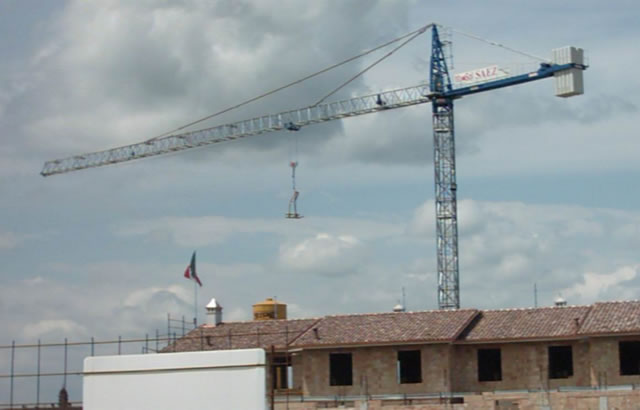

GRU A ROTAZIONE ALTA
Per offrire una gamma più completa di prodotti, Ma.Sol. s.r.l. commercializza anche gru a rotazione alta, classiche e flat top, con torri e bracci zincati.
Macchina fornita secondo quanto dettato dalla DIRETTIVA MACCHINE “CE” con tutti i dispositivi di sicurezza richiesti dalle norme in vigore.Per offrire una gamma più completa di prodotti, Ma.Sol. s.r.l. commercializza anche gru a rotazione alta, classiche e flat top, con torri e bracci zincati.
Classiche |
|||
| Modello | Braccio (m) | Carico massimo (TON) |
Carico massimo in punta (kg) |
| S41 | 41 | 2,5 | 1.300 |
| S46 | 46 | 4 | 1.000 |
| S50 | 50 | 4 | 1.000 |
| S52 | 52 | 4 | 1.100 |
Flat Top |
|||
| Modello | Braccio (m) | Carico massimo (TON) |
Carico massimo in punta (kg) |
| TL402 | 40 | 2 | 1.000 |
| TL452 | 45 | 4 | 1.000 |
| TL505 | 50 | 5 | 1.100 |
| TL555 | 55 | 5 | 1.200 |
| TLS606 | 60 | 6 | 1.300 |
| TLS656 | 65 | 6 | 1.650 |
| TLS658 | 65 | 8 | 1.650 |
| TLS6510 | 65 | 10 | 1.650 |
| TLS75 | 75 | 16 | 2.900 |
Costruzione secondo le norme Tedesche DIN 15018/19/2
